Każdego dnia Twój samochód jest poddawany działaniu niewidzialnych, lecz potężnych sił. Podczas przyspieszania, hamowania, pokonywania zakrętów czy nawet postoju na wzniesieniu, na każdy element podwozia, zawieszenia i nadwozia działają skomplikowane obciążenia. Jak to możliwe, że komponenty takie jak wahacze, amortyzatory czy elementy ramy wytrzymują te naprężenia przez setki tysięcy kilometrów? Odpowiedź leży w fundamentalnej dziedzinie inżynierii – statyce, a konkretnie w jednej z jej najważniejszych technik analitycznych, znanej jako metoda uwalniania ciała (lub tworzenia schematu ciała swobodnego). To właśnie dzięki niej inżynierowie mogą precyzyjnie zrozumieć i obliczyć siły działające na każdą, nawet najmniejszą część pojazdu, zapewniając nam bezpieczeństwo i niezawodność.
Czym dokładnie jest "uwalnianie ciała" w mechanice?
Wyobraź sobie, że chcesz zrozumieć, jakie dokładnie siły działają na wahacz w zawieszeniu Twojego samochodu. Jest on połączony z jednej strony z ramą pomocniczą pojazdu za pomocą tulei, a z drugiej ze zwrotnicą koła poprzez przegub kulowy. Dodatkowo opiera się na nim sprężyna i amortyzator. Analiza tego elementu w całym, skomplikowanym układzie jest niezwykle trudna. I tu właśnie z pomocą przychodzi metoda uwalniania.

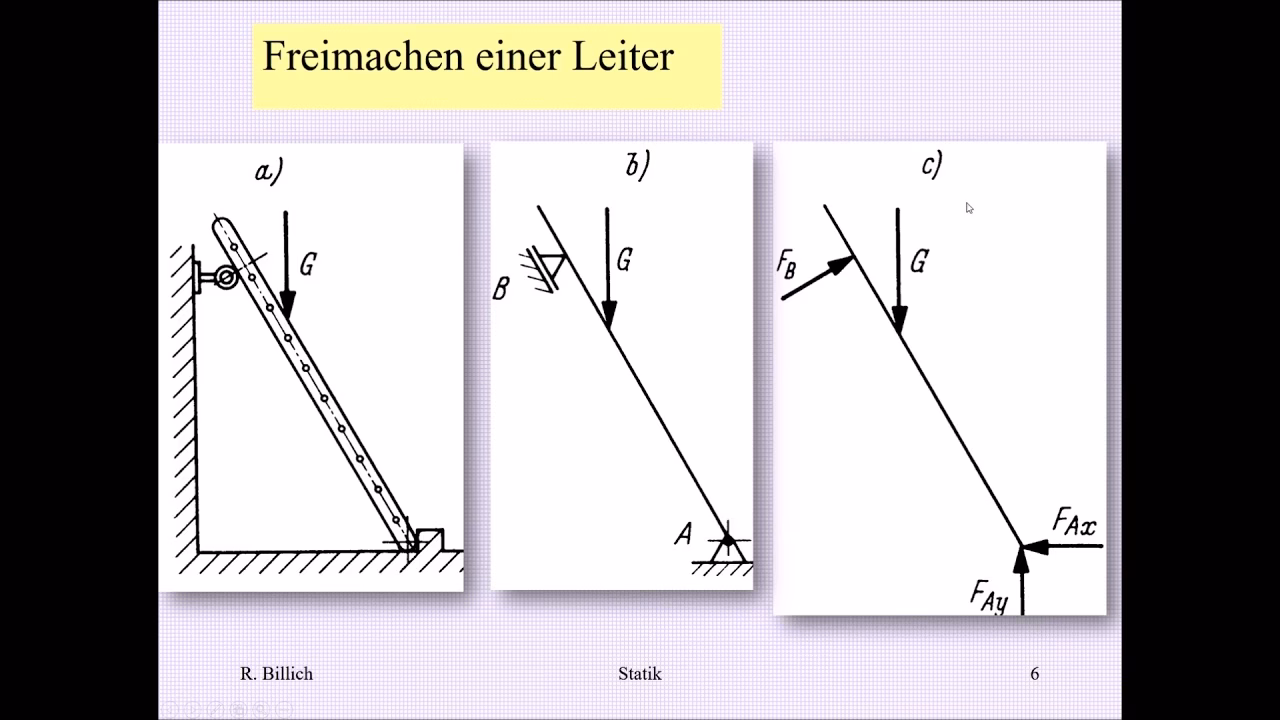

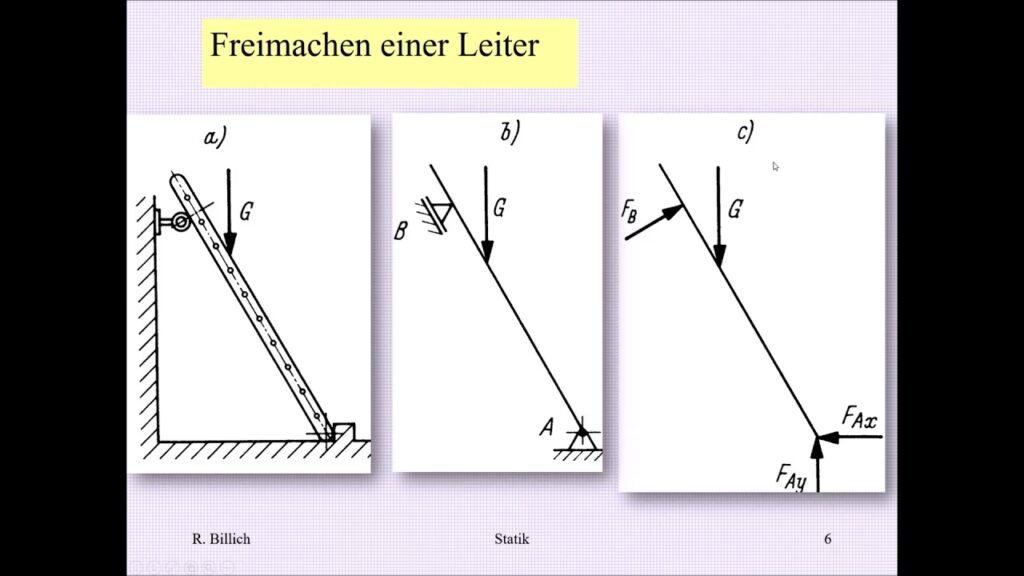

Polega ona na myślowym "wycięciu" lub "uwolnieniu" analizowanego elementu (w tym przypadku wahacza) z jego otoczenia. Zamiast fizycznych połączeń, w miejscach, gdzie wahacz stykał się z innymi komponentami, rysujemy wektory sił. Te wektory reprezentują działanie, jakie usunięte części wywierały na nasz wahacz. W ten sposób skomplikowany problem mechaniczny zamieniamy na przejrzysty schemat sił działających na pojedynczy obiekt. Ten schemat, nazywany schematem ciała swobodnego, jest podstawą do dalszych obliczeń.
Celem jest zidentyfikowanie wszystkich sił zewnętrznych działających na dany komponent. Dzięki temu możemy zastosować fundamentalne zasady statyki, przede wszystkim warunki równowagi. Mówią one, że aby ciało pozostawało w spoczynku (lub poruszało się ruchem jednostajnym), suma wszystkich działających na nie sił oraz suma wszystkich momentów sił musi być równa zero. To potężne narzędzie pozwala obliczyć nieznane siły reakcji w podporach, co jest pierwszym krokiem do zaprojektowania wytrzymałej i bezpiecznej części.
Krok po kroku: Jak inżynier uwalnia element samochodowy?
Proces uwalniania ciała można przedstawić w kilku uniwersalnych krokach, które zilustrujemy na przykładzie wspomnianego wahacza zawieszenia wielowahaczowego:
- Izolacja i schemat: Pierwszym krokiem jest narysowanie uproszczonego, konturowego szkicu samego wahacza, bez żadnych elementów, z którymi jest połączony.
- Identyfikacja sił zewnętrznych: Następnie nanosimy wszystkie znane siły zewnętrzne. Może to być siła od ciężaru pojazdu przenoszona przez sprężynę, siła od uderzenia koła w przeszkodę czy siła hamowania. Każda z tych sił ma określony punkt przyłożenia, kierunek i zwrot.
- Zastąpienie więzów reakcjami: To kluczowy moment. Fizyczne połączenia (więzy) zastępujemy siłami reakcji.
- Połączenie z ramą za pomocą tulei metalowo-gumowych traktujemy jako podporę stałą (przegubową), która może przenosić siły w dwóch kierunkach (pionowym i poziomym). Rysujemy więc dwie składowe siły reakcji.
- Połączenie ze zwrotnicą przez przegub kulowy również pozwala na przenoszenie sił w różnych kierunkach, więc je także zastępujemy odpowiednimi składowymi sił.
Co ciekawe, na tym etapie nie musimy znać dokładnego kierunku i zwrotu sił reakcji. Możemy je założyć. Jeśli w wyniku obliczeń otrzymamy wartość ujemną, będzie to oznaczało, że rzeczywisty zwrot siły jest przeciwny do założonego.
- Zastosowanie warunków równowagi: Gdy na naszym schemacie znajdują się już wszystkie siły (zarówno czynne, jak i reakcje), możemy zapisać równania równowagi sił. Suma rzutów wszystkich sił na oś X musi wynosić zero, podobnie suma rzutów na oś Y. Dodatkowo, suma momentów wszystkich sił względem dowolnie wybranego punktu również musi być równa zero. Otrzymujemy w ten sposób układ równań, którego rozwiązanie pozwala wyznaczyć wartości nieznanych sił reakcji.
Po wykonaniu tych kroków inżynier wie już, z jakimi obciążeniami musi zmierzyć się wahacz w konkretnych warunkach drogowych. To podstawa do dalszej analizy.
Siły wewnętrzne i zewnętrzne – klucz do zrozumienia wytrzymałości
Metoda uwalniania ciała pozwala nam określić siły zewnętrzne – czyli te, które otoczenie wywiera na dany element. Jednak o tym, czy część pęknie, czy nie, decydują siły wewnętrzne, czyli naprężenia powstające wewnątrz materiału.
Gdy znamy już wszystkie siły zewnętrzne, możemy myślowo "przeciąć" analizowany element w dowolnym miejscu. Aby zachować równowagę w odciętej części, w miejscu przecięcia muszą pojawić się siły wewnętrzne (siła normalna, siła tnąca) oraz momenty wewnętrzne (moment zginający, moment skręcający). Obliczenie wartości tych sił i momentów pozwala inżynierowi określić naprężenia w materiale i porównać je z wytrzymałością stali, aluminium czy kompozytu, z którego wykonana jest część. To sedno projektowania wytrzymałościowego.
Typowe połączenia w samochodzie i ich analiza
W każdym pojeździe znajdziemy setki różnych połączeń. Zrozumienie, jak przenoszą one obciążenia, jest kluczowe dla prawidłowego zastosowania metody uwalniania. Poniższa tabela przedstawia kilka przykładów:
| Rodzaj Połączenia | Przykład w Motoryzacji | Jakie siły przenosi? |
|---|---|---|
| Przegub kulowy | Końcówka drążka kierowniczego, mocowanie wahacza do zwrotnicy | Siły w trzech kierunkach (rozbijane na składowe X, Y, Z), nie przenosi momentów. |
| Łożysko toczne | Piasta koła, wałek rozrządu | Przenosi siły promieniowe (prostopadłe do osi) i osiowe (wzdłuż osi). |
| Tuleja metalowo-gumowa (silentblock) | Mocowanie wahacza do ramy, stabilizatora | Siły w dwóch kierunkach oraz tłumi drgania i wibracje. |
| Połączenie linowe | Linka hamulca ręcznego, linka gazu | Tylko siły rozciągające (naciąg) wzdłuż osi linki. |
| Powierzchnia styku (z tarciem) | Klocek hamulcowy i tarcza, opona i jezdnia | Siłę normalną (prostopadłą do powierzchni) oraz siłę tarcia (równoległą). |
Od teorii do praktyki: Rola statyki we współczesnej motoryzacji
Choć zasady statyki i metoda uwalniania ciała mają ponad sto lat, są dziś ważniejsze niż kiedykolwiek. Oczywiście, nikt już nie wykonuje tych obliczeń ręcznie dla całych, skomplikowanych struktur. Współczesne projektowanie opiera się na zaawansowanym oprogramowaniu CAD (Computer-Aided Design) oraz MES (Metoda Elementów Skończonych, ang. FEA). Inżynier tworzy trójwymiarowy model części, zadaje materiał, definiuje połączenia (wirtualne więzy) i przykłada obciążenia.
Komputer, wykonując miliony operacji na sekundę, w istocie rozwiązuje te same fundamentalne równania równowagi dla tysięcy małych fragmentów (elementów skończonych), z których składa się model. Wynikiem jest barwna mapa naprężeń, pokazująca, które obszary komponentu są najbardziej obciążone. Mimo tej automatyzacji, głębokie zrozumienie podstawowych zasad, takich jak metoda uwalniania, jest absolutnie niezbędne dla inżyniera. To ono pozwala mu prawidłowo zdefiniować problem, zinterpretować wyniki i wychwycić ewentualne błędy w symulacji. Bez solidnych podstaw teoretycznych, nawet najpotężniejszy komputer jest bezużyteczny.
Najczęściej zadawane pytania (FAQ)
Czy uwalnianie ciała uwzględnia tarcie?
Tak, w dokładnych analizach tarcie jest kluczowym elementem. Przy uwalnianiu ciała w miejscu styku dwóch powierzchni rysuje się nie tylko siłę normalną (prostopadłą), ale także siłę tarcia (równoległą), która przeciwdziała ruchowi. Jest to fundamentalne przy analizie hamulców, sprzęgieł czy przyczepności opon.
Co się stanie, jeśli źle zidentyfikuję siły?
Błędne założenia na etapie tworzenia schematu ciała swobodnego prowadzą do całkowicie błędnych wyników. To najczęstsza przyczyna niepowodzeń w analizach mechanicznych. Może to skutkować zaprojektowaniem części, która będzie niepotrzebnie ciężka i droga, albo – co znacznie gorsze – zbyt słaba i podatna na pęknięcie, stwarzając bezpośrednie zagrożenie bezpieczeństwa.
Czy ta zasada dotyczy tylko nieruchomych obiektów?
Metoda uwalniania ciała jest uniwersalna. W statyce stosujemy ją do ciał w spoczynku, zakładając równowagę sił. W dynamice, która zajmuje się ciałami w ruchu i pod wpływem przyspieszeń, metoda jest rozszerzana o siły bezwładności (zgodnie z drugą zasadą dynamiki Newtona, F=ma). Schemat pozostaje podobny, ale równania są bardziej złożone.
Dlaczego kierunek nieznanych sił reakcji można założyć dowolnie?
Matematyka jest naszym sprzymierzeńcem. Gdy zapisujemy równania równowagi, siła jest wartością wektorową. Jeśli założymy, że dana reakcja działa w prawo, a w rzeczywistości działa w lewo, wynik obliczeń dla tej siły wyjdzie ujemny. Znak minus informuje nas, że prawdziwy zwrot wektora jest przeciwny do założonego. Wartość liczbowa (moduł siły) będzie jednak poprawna, co jest najważniejsze.
