Przeguby techniczne: Podstawowe formy i rodzaje

Przeguby techniczne są wszechobecne w otaczającym nas świecie, chociaż często nie zdajemy sobie sprawy z ich istnienia i kluczowej roli. Od prostych nożyczek, przez zawiasy w drzwiach, aż po skomplikowane mechanizmy w zawieszeniu samochodu – przeguby są fundamentem, który umożliwia kontrolowany ruch. Są to ruchome połączenia między co najmniej dwoma sztywnymi elementami, zaprojektowane tak, aby przenosić siły i momenty, jednocześnie pozwalając na określony rodzaj ruchu względnego. Inspiracją dla wielu z nich były stawy w świecie zwierząt, takie jak staw łokciowy czy biodrowy u kręgowców. W inżynierii i mechanice, zrozumienie podstawowych form przegubów jest kluczem do projektowania sprawnych i niezawodnych maszyn.

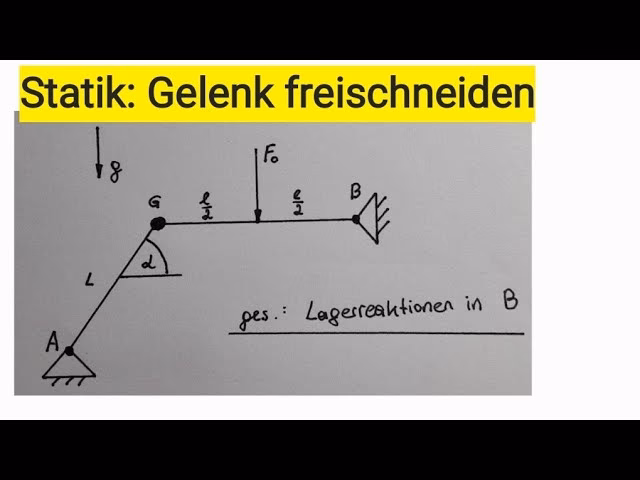

Podstawowe formy przegubów technicznych

Wszystkie, nawet najbardziej złożone przeguby, można sprowadzić do kilku podstawowych form geometrycznych i kinematycznych. Klasyfikacja ta opiera się na rodzaju ruchu, na jaki pozwala dany przegub, co jest określane jako jego stopień swobody (f). Stopień swobody to liczba niezależnych ruchów (obrotów lub przesunięć), które są możliwe w danym połączeniu. Poniżej przedstawiamy pięć fundamentalnych typów przegubów.

1. Przegub obrotowy (zawiasowy)

To najprostsza i najczęściej spotykana forma przegubu. Pozwala on wyłącznie na ruch obrotowy wokół jednej, stałej osi. Jego stopień swobody wynosi f=1. Elementy połączone takim przegubem mogą się obracać względem siebie, ale nie mogą się przesuwać. Idealnym przykładem są zawiasy w drzwiach, nożyczki, czy połączenia w ramionach robota przemysłowego. W motoryzacji przeguby obrotowe znajdziemy w zawiasach drzwi, maski czy klapy bagażnika.

2. Przegub postępowy (pryzmatyczny)

Przegub postępowy, zwany też pryzmatycznym, umożliwia ruch wyłącznie wzdłuż jednej prostej linii – jest to ruch translacyjny (przesuwny). Podobnie jak przegub obrotowy, ma on jeden stopień swobody (f=1). Wyklucza natomiast jakikolwiek ruch obrotowy. Typowe przykłady to szuflada w prowadnicach, ramię teleskopowe w dźwigu czy tłok poruszający się w cylindrze (jeśli wykluczymy jego obrót). W celu uniemożliwienia obrotu, elementy prowadzące często mają kształt wielokąta, np. sześciokąta, stąd nazwa „pryzmatyczny”.

3. Przegub obrotowo-postępowy (cylindryczny)

Jak sama nazwa wskazuje, jest to połączenie dwóch poprzednich form. Przegub cylindryczny pozwala na dwa rodzaje ruchu wzdłuż tej samej osi: obrót i przesunięcie. Posiada zatem dwa stopnie swobody (f=2). Konstrukcyjnie jest to często wałek poruszający się w tulei. Ze względu na prostotę wykonania (elementy cylindryczne są łatwe i tanie w produkcji), jest często stosowany tam, gdzie nie ma potrzeby blokowania jednego z ruchów. Przykładem może być zamek w drzwiach, gdzie klucz można wsunąć (ruch postępowy) i przekręcić (ruch obrotowy).

4. Przegub kulisty

Przegub kulisty zapewnia największą swobodę ruchu. Pozwala na obrót wokół trzech wzajemnie prostopadłych osi, co daje mu trzy stopnie swobody (f=3). Jego konstrukcja przypomina ludzki staw biodrowy – główka w kształcie kuli porusza się w panewce. Nie pozwala on jednak na ruchy postępowe. Przeguby kuliste są kluczowym elementem w zawieszeniach samochodowych (np. sworznie wahaczy), drążkach kierowniczych, a także w joystickach czy statywach fotograficznych.

5. Przegub krzywkowy

Ten typ przegubu jest nieco inny, ponieważ kontakt między elementami nie jest stały na całej powierzchni, a zachodzi wzdłuż linii lub w punkcie, który przemieszcza się w trakcie ruchu. Ruch jednego elementu (krzywki) wymusza określony ruch drugiego elementu (popychacza). Występuje tu złożony ruch toczno-ślizgowy. Przegub ten ma dwa stopnie swobody (f=2). Najbardziej znanymi przykładami są przekładnie zębate, gdzie zęby jednego koła stykają się z zębami drugiego, oraz mechanizm rozrządu w silnikach spalinowych, gdzie obracający się wałek rozrządu (krzywka) steruje pracą zaworów (popychaczy).

Tabela porównawcza podstawowych przegubów

Dla lepszego zrozumienia różnic, poniższa tabela zestawia podstawowe formy przegubów technicznych.

Złożone przeguby stosowane w motoryzacji

W praktyce, zwłaszcza w zaawansowanych maszynach jakimi są samochody, często stosuje się przeguby złożone, które są kombinacją kilku podstawowych form. Dwa najważniejsze w kontekście układu napędowego to przegub Cardana i przegub homokinetyczny.

Przegub Cardana (krzyżakowy)

Przegub Cardana, zwany potocznie krzyżakiem, to mechanizm składający się z dwóch połączonych ze sobą przegubów obrotowych, których osie przecinają się pod kątem 90°. Pozwala to na przenoszenie momentu obrotowego pomiędzy wałami, które nie są ustawione w jednej linii. Ma on dwa stopnie swobody. Jego główną wadą jest to, że prędkość obrotowa wału wyjściowego nie jest stała – ulega okresowym wahaniom, jeśli wały są względem siebie odchylone. Te wahania są tym większe, im większy jest kąt załamania wału. Z tego powodu przeguby Cardana stosuje się głównie w wałach napędowych w samochodach z tylnym napędem, gdzie kąty pracy są stosunkowo niewielkie.

Przegub homokinetyczny (równobieżny)

Problem nierównomiernej pracy przegubu Cardana rozwiązuje przegub homokinetyczny. Jego nazwa (homo – równy, kinetyczny – ruch) wskazuje na jego najważniejszą cechę: przenosi on moment obrotowy przy stałej prędkości kątowej, niezależnie od kąta załamania wałów. Jest to konstrukcja znacznie bardziej złożona, najczęściej oparta na kulkach poruszających się w specjalnie wyprofilowanych bieżniach (np. przegub Rzeppa). Dzięki swojej właściwości, przeguby homokinetyczne są niezastąpione w samochodach z przednim napędem, gdzie muszą przenosić napęd na koła, które jednocześnie skręcają pod dużym kątem. Znajdują się one na końcach półosi napędowych – przegub wewnętrzny (od strony skrzyni biegów) i zewnętrzny (od strony koła).

Przeguby a łożyska – jakie są różnice?

Często pojęcia „przegub” i „łożysko” są używane zamiennie, jednak w terminologii technicznej istnieje między nimi istotna różnica. O łożysku mówimy wtedy, gdy jeden z połączonych elementów jest nieruchomy względem podstawy lub korpusu maszyny. Łożysko ma za zadanie podtrzymywać ruchomy element (np. obracający się wał) i umożliwiać mu ruch względem nieruchomej obudowy. Zatem łożysko to szczególny przypadek przegubu. Z kolei przegub w ogólnym rozumieniu łączy dwa elementy, z których oba mogą być w ruchu. Kinematycznie, łożyska najczęściej realizują funkcję przegubu obrotowego (łożyska toczne i ślizgowe) lub postępowego (prowadnice liniowe).

Najczęściej zadawane pytania (FAQ)

Czym dokładnie jest stopień swobody przegubu?

Stopień swobody (f) to liczba niezależnych parametrów (współrzędnych), które jednoznacznie określają położenie jednego elementu przegubu względem drugiego. W praktyce oznacza to liczbę podstawowych, niezależnych ruchów (przesunięć wzdłuż osi X, Y, Z oraz obrotów wokół tych osi), na które pozwala dane połączenie.

Dlaczego w przednionapędowych autach stosuje się przeguby homokinetyczne, a nie prostsze przeguby Cardana?

Ponieważ przednie koła samochodu muszą skręcać pod dużymi kątami. Użycie w tym miejscu przegubu Cardana powodowałoby pulsacje momentu obrotowego i prędkości, co objawiałoby się szarpaniem, wibracjami na kierownicy i przyspieszonym zużyciem opon oraz elementów zawieszenia. Przegub homokinetyczny zapewnia płynne przeniesienie napędu nawet przy dużych kątach skrętu.

Czy każdy przegub przenosi moment obrotowy?

Nie. Podstawowym zadaniem przegubu jest umożliwienie ruchu. Przenoszenie momentu obrotowego jest funkcją wymaganą w określonych zastosowaniach, np. w wałach napędowych (przegub Cardana, homokinetyczny) czy przekładniach zębatych (przegub krzywkowy). Inne przeguby, jak sworzeń wahacza (przegub kulisty) czy zawias drzwi (przegub obrotowy), przenoszą głównie siły, a nie moment obrotowy.

Co to są przeguby sprężyste?

To specjalny rodzaj połączeń, w których ruch nie jest realizowany przez ślizganie się lub toczenie powierzchni, ale przez elastyczne odkształcenie materiału. Nie mają one elementów ciernych, dzięki czemu są bezluzowe, bezobsługowe i nie wymagają smarowania. Ich wadą jest jednak bardzo ograniczony zakres ruchu. Stosuje się je głównie w precyzyjnych przyrządach pomiarowych i mechanizmach.
