Mechanika w Twoim aucie: sekret sił i równowagi

Czy kiedykolwiek, wjeżdżając w dziurę w jezdni, zastanawiałeś się, jakie potężne siły właśnie zadziałały na zawieszenie i konstrukcję Twojego samochodu? Pojazd ważący ponad tonę, poruszający się z dużą prędkością, jest nieustannie poddawany ekstremalnym obciążeniom. Mimo to, jego struktura pozostaje nienaruszona, a jazda jest stabilna i bezpieczna. Jak to możliwe? Odpowiedź leży w fascynującej dziedzinie nauki zwanej mechaniką techniczną, a w szczególności w jej fundamentalnym dziale – statyce. To właśnie statyka jest cichym bohaterem, zbiorem zasad i praw fizyki, które inżynierowie wykorzystują do projektowania każdego elementu samochodu, od najmniejszej śruby po całą ramę.

Podstawowy budulec: Czym jest siła w kontekście motoryzacji?

Wszystko w mechanice zaczyna się od pojęcia siły. Sir Isaac Newton zdefiniował ją jako oddziaływanie, które może zmienić stan spoczynku lub ruchu ciała. Dla nas, kierowców, oznacza to, że siła jest wszędzie. Aby w pełni zrozumieć jej działanie, musimy myśleć o niej jak o wektorze – czyli wielkości, która posiada trzy kluczowe cechy:

• Wartość (lub moduł): Jak duża jest dana siła. Wyrażamy ją w niutonach (N) lub, dla większych wartości, w kiloniutonach (kN), gdzie 1 kN = 1000 N.
• Kierunek: Linia prosta, wzdłuż której działa siła (np. pionowo, poziomo, pod kątem 45 stopni).
• Punkt przyłożenia i zwrot: Miejsce, w którym siła działa na dany element oraz strona, w którą jest skierowana (np. w dół, w prawo).

W samochodzie mamy do czynienia z całym spektrum sił. Siła grawitacji przyciąga pojazd do ziemi, generując jego ciężar. Silnik wytwarza siłę napędową, która jest przenoszona na koła. Hamulce generują siłę tarcia, by nas zatrzymać. Nawet powietrze stawia opór, tworząc siłę aerodynamiczną. Zrozumienie i zrównoważenie tych wszystkich sił jest kluczem do zaprojektowania sprawnego i bezpiecznego pojazdu.

Zasada odosobnienia: Jak inżynierowie widzą to, co niewidzialne

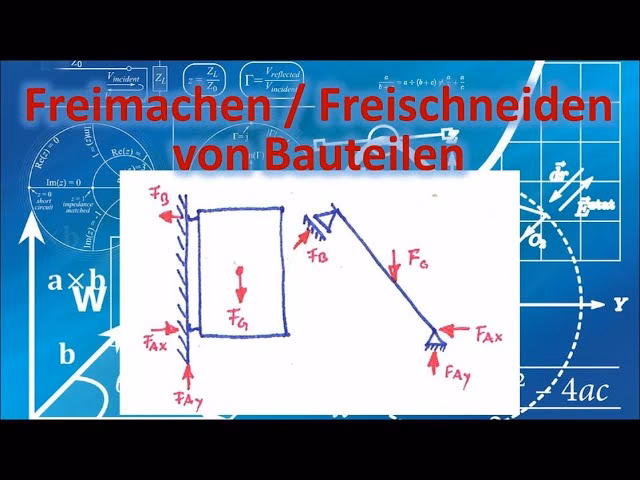

Jak inżynier może obliczyć, czy dany wahacz w zawieszeniu wytrzyma uderzenie w krawężnik? Nie może przecież testować każdego możliwego scenariusza w rzeczywistości. Zamiast tego, stosuje potężne narzędzie myślowe zwane „zasadą odosobnienia” lub „metodą swobodnego ciała” (ang. Free Body Diagram). To absolutna podstawa analizy w statyce.

Wyobraźmy sobie, że chcemy zbadać siły działające na dolny wahacz w zawieszeniu. Proces wygląda następująco:

1. Myślowe „wycięcie” elementu: Inżynier w swojej analizie „wycina” wahacz z reszty samochodu. Izoluje go od punktów mocowania do ramy oraz od zwrotnicy koła.
2. Zastąpienie połączeń siłami: Każde usunięte połączenie jest zastępowane siłą (lub siłami), jaką to połączenie wywierało na wahacz. Tuleje metalowo-gumowe, które łączyły wahacz z ramą, zostają zastąpione siłami reakcji. Połączenie ze zwrotnicą (przegub kulowy) również jest reprezentowane przez odpowiednią siłę. Do tego dochodzi siła od sprężyny i amortyzatora.
3. Stworzenie schematu: W rezultacie powstaje uproszczony rysunek – schemat ciała swobodnego – przedstawiający sam wahacz i wszystkie działające na niego siły zewnętrzne.

Dzięki temu skomplikowany problem mechaniczny zostaje sprowadzony do przejrzystego diagramu sił. Teraz inżynier może zastosować prawa statyki, aby obliczyć wartości nieznanych sił i sprawdzić, czy nie przekraczają one wytrzymałości materiału, z którego wykonany jest wahacz. To fundamentalna technika stosowana przy projektowaniu praktycznie każdej części nośnej w pojeździe.

Równowaga sił – sekret stabilności pojazdu

Skoro na samochód i jego komponenty działa tak wiele sił, dlaczego pozostają one w spoczynku (względem siebie) i nie rozpadają się? Dzieje się tak, ponieważ znajdują się w stanie równowaga. Oznacza to, że wszystkie siły i momenty sił działające na dany element wzajemnie się znoszą. W statyce wyrażają to trzy fundamentalne warunki równowagi dla układów płaskich:

• Suma wszystkich sił w kierunku poziomym (oś X) musi wynosić zero.
• Suma wszystkich sił w kierunku pionowym (oś Y) musi wynosić zero.
• Suma wszystkich momentów sił (efektów obrotowych) względem dowolnego punktu musi wynosić zero.

Prostym przykładem jest samochód zaparkowany na płaskim terenie. Siła grawitacji (jego ciężar) ciągnie go w dół. Jednocześnie nawierzchnia drogi oddziałuje na opony z dokładnie taką samą siłą, ale skierowaną w górę. Ponieważ siły te są równe co do wartości, ale mają przeciwne zwroty, ich suma wynosi zero, a samochód pozostaje w spoczynku. Gdyby siła od podłoża była mniejsza, auto zapadłoby się pod ziemię. To właśnie utrzymanie stanu równowagi jest celem nadrzędnym każdego projektu konstrukcyjnego w motoryzacji.

Analiza kluczowych komponentów: Od ramy po śrubę

Zasady statyki stosuje się do analizy wszystkich elementów przenoszących obciążenia. W zależności od komponentu, charakter tych obciążeń może być bardzo różny.

Rama i nadwozie samonośne

To szkielet pojazdu, który musi przenieść masę silnika, pasażerów i bagażu, a także siły pochodzące od zawieszenia. Inżynierowie analizują go jako złożoną strukturę belkową, poddaną zarówno obciążeniom skupionym (np. w punktach mocowania silnika), jak i rozłożonym (np. ciężar dachu). Kluczowe jest zapewnienie odpowiedniej sztywności na zginanie i skręcanie, aby pojazd prowadził się precyzyjnie i był bezpieczny podczas kolizji.

Układ zawieszenia

Tutaj mamy do czynienia ze zbieżnymi układami sił. W zawieszeniu wielowahaczowym kilka drążków (wahaczy) łączy się w jednym punkcie – przy zwrotnicy koła. Siły w każdym z tych drążków muszą się równoważyć, aby utrzymać koło w odpowiedniej pozycji. Do analizy takich układów historycznie używano metody graficznej zwanej wielobokiem sił. Polega ona na narysowaniu wektorów wszystkich sił jeden za drugim. Jeśli układ jest w równowadze, koniec ostatniego wektora musi idealnie trafić w początek pierwszego, tworząc zamkniętą figurę. Dziś robią to zaawansowane programy komputerowe, ale zasada pozostaje ta sama.

Poniższa tabela przedstawia przykładowe obciążenia i ich skutki dla różnych części samochodowych.

Analiza sił pozwala nie tylko zaprojektować element, który się nie zepsuje, ale także przewidzieć jego żywotność. Wysokie, cyklicznie zmieniające się siły prowadzą do zmęczenia materiału, co objawia się zużyciem tulei, sworzni czy łożysk. To dlatego te elementy wymagają okresowej wymiany – ich projekt zakłada bezpieczne przenoszenie obciążeń przez określony czas, a nie wiecznie.

Często Zadawane Pytania (FAQ)

Dlaczego statyka jest ważna, skoro samochód się porusza?

To świetne pytanie. Choć samochód jest obiektem dynamicznym, zasady statyki stanowią absolutną podstawę. Analiza dynamiczna (badająca ruch) jest w rzeczywistości rozszerzeniem statyki, uwzględniającym siły bezwładności (wynikające z przyspieszenia). Wiele sytuacji, jak jazda ze stałą prędkością czy powolne pokonywanie zakrętu, można z dużym przybliżeniem analizować metodami statycznymi. Bez solidnego zrozumienia równowagi sił, analiza dynamiczna byłaby niemożliwa.

Czy nowoczesne oprogramowanie komputerowe zastąpiło te podstawowe zasady?

Nie, wręcz przeciwnie – oprogramowanie, takie jak systemy CAD i programy do analizy metodą elementów skończonych (FEA), opiera się na tych fundamentalnych zasadach. Komputer jest jedynie niezwykle szybkim narzędziem do rozwiązywania tysięcy równań statyki i wytrzymałości materiałów jednocześnie. Inżynier musi jednak rozumieć podstawowe zasady, aby poprawnie przygotować model do analizy i, co ważniejsze, krytycznie zinterpretować uzyskane wyniki. Bez tej wiedzy, program komputerowy jest bezużyteczny.

Jak te siły wpływają na zużycie części?

Każda siła działająca na element wywołuje w nim wewnętrzne naprężenia. Im większa siła, tym większe naprężenia. Gdy te naprężenia są powtarzane miliony razy (np. podczas jazdy po nierównej drodze), prowadzą do mikropęknięć i stopniowego degradowania materiału, czyli zmęczenia. Dlatego części takie jak tuleje wahaczy, łączniki stabilizatora czy łożyska kół, które są poddawane ciągłym i zmiennym obciążeniom, zużywają się najszybciej.

Czy mogę samodzielnie wzmacniać elementy w moim aucie?

Należy podchodzić do tego z ogromną ostrożnością. Samochód to system naczyń połączonych. Wzmocnienie jednego elementu (np. poprzez dospawanie dodatkowej blachy do wahacza) powoduje, że przestaje on być „najsłabszym ogniwem”. Siły, które wcześniej były przez niego pochłaniane (np. poprzez lekkie odkształcenie), zostaną teraz przeniesione gdzieś indziej – na przykład na punkty mocowania wahacza do karoserii, które mogą nie być na to przygotowane. Taka modyfikacja, wykonana bez dogłębnej analizy inżynierskiej, może prowadzić do poważnej i niespodziewanej awarii w innym miejscu.

Podsumowując, za każdym razem, gdy wsiadasz do samochodu, jesteś otoczony przez cuda inżynierii, których działanie opiera się na niewidzialnych, ale potężnych prawach fizyki. Statyka, choć może wydawać się abstrakcyjną dziedziną nauki, ma bezpośrednie przełożenie na nasze bezpieczeństwo na drodze. To dzięki niej możemy ufać, że konstrukcja naszego pojazdu wytrzyma trudy codziennej eksploatacji, chroniąc nas i naszych pasażerów.
