Rodzaje łożysk w mechanice: stałe i ruchome

W świecie motoryzacji często skupiamy się na mocy silnika, wyglądzie karoserii czy zaawansowanych systemach elektronicznych. Rzadko kiedy zastanawiamy się nad cichymi bohaterami, którzy umożliwiają prawidłowe działanie każdego mechanizmu – łożyskami. To nie tylko popularne łożyska kulkowe w kołach, ale fundamentalne zasady podparcia, które inżynierowie stosują w projektowaniu zawieszenia, układów napędowych, a nawet samego podwozia. Zrozumienie różnicy między łożyskiem stałym a ruchomym to klucz do pojęcia, jak samochód radzi sobie z ogromnymi siłami, drganiami i zmianami temperatury, zachowując przy tym stabilność i trwałość.

Czym są podpory i dlaczego dzielimy je na stałe i ruchome?

Każdy element w samochodzie, który przenosi obciążenia – od wahacza w zawieszeniu po wał napędowy – musi być w jakiś sposób zamocowany do reszty konstrukcji. Te punkty mocowania w mechanice nazywamy podporami lub łożyskami. Ich zadaniem jest nie tylko utrzymanie elementu na miejscu, ale również kontrolowanie jego ruchu. Muszą one pozwalać na pożądany ruch (np. obrót koła, praca wahacza góra-dół), jednocześnie blokując ten niepożądany (np. przesuwanie się całego mostu na boki).

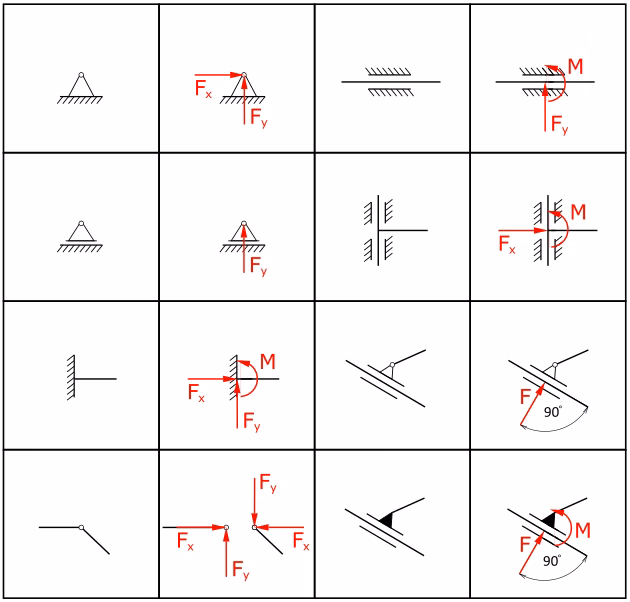

Aby precyzyjnie zarządzać ruchem i siłami, inżynierowie stosują dwa podstawowe rodzaje podpór przegubowych:

• Łożysko stałe (nieprzesuwne): Blokuje ruch w każdym kierunku (w płaszczyźnie 2D – w pionie i w poziomie), ale pozwala na swobodny obrót.
• Łożysko ruchome (przesuwne): Blokuje ruch tylko w jednym kierunku (zazwyczaj w pionie), pozwalając na ruch w drugim kierunku (poziomo) oraz na swobodny obrót.

Ta prosta kombinacja jest podstawą niemal każdej stabilnej konstrukcji mechanicznej, od gigantycznych mostów po precyzyjne mechanizmy w Twoim aucie.

Łożysko stałe – filar stabilności

Wyobraźmy sobie wahacz w zawieszeniu samochodu. Jest on przymocowany do ramy pojazdu za pomocą tulei metalowo-gumowych. Jeden z tych punktów mocowania działa jak łożysko stałe. Jego zadaniem jest precyzyjne ustalenie pozycji wahacza względem nadwozia. Uniemożliwia on przesuwanie się wahacza do przodu, do tyłu, w górę i w dół w tym konkretnym punkcie. Pozwala jedynie na ruch obrotowy, czyli pracę wahacza w jego osi. Dzięki temu koło jest stabilnie prowadzone, a geometria zawieszenia pozostaje niezmienna pod obciążeniem.

W praktyce łożysko stałe przenosi siły reakcji w dwóch kierunkach – pionowym i poziomym. Jest to kotwica, która utrzymuje cały układ w ryzach.

Łożysko ruchome – wentyl bezpieczeństwa dla naprężeń

Dlaczego więc nie zastosować dwóch łożysk stałych? Odpowiedź leży w zjawisku, którego nie da się uniknąć: rozszerzalności cieplnej oraz odkształceniach materiału. Każdy metalowy element pod wpływem temperatury zmienia swoją długość. Gdybyśmy zamocowali np. długi wał napędowy lub element ramy za pomocą dwóch sztywnych łożysk stałych, to podczas nagrzewania materiał chciałby się wydłużyć. Ponieważ nie miałby gdzie, wewnątrz jego struktury powstałyby ogromne naprężenia, które mogłyby prowadzić do zniszczenia łożysk lub samego elementu.

Tutaj z pomocą przychodzi łożysko ruchome. Drugi punkt podparcia jest zaprojektowany tak, aby mógł się nieznacznie przesuwać w jednym kierunku (np. wzdłuż osi wału). Dzięki temu kompensuje zmiany długości spowodowane temperaturą lub ugięciem konstrukcji, nie generując przy tym szkodliwych naprężeń. W zawieszeniu, drugi punkt mocowania wahacza często ma pewną swobodę osiową, pełniąc rolę łożyska ruchomego. Podobnie jest w przypadku mostów drogowych – jeden koniec jest zamocowany na stałe, a drugi spoczywa na rolkach, co pozwala całej konstrukcji "pracować".

Jak obliczyć siły działające na łożyska? Podstawy statyki

Aby dany element pozostawał w spoczynku (lub poruszał się ruchem jednostajnym), musi znajdować się w stanie równowagi. Oznacza to, że wszystkie siły i momenty działające na niego muszą się wzajemnie znosić. Inżynierowie wykorzystują trzy podstawowe warunki równowagi do obliczania sił reakcji w podporach:

1. Suma sił poziomych musi być równa zero (ΣFx = 0): Wszystkie siły pchające element w lewo muszą być zrównoważone przez siły pchające go w prawo.
2. Suma sił pionowych musi być równa zero (ΣFy = 0): Wszystkie siły ciągnące element w dół (np. grawitacja) muszą być zrównoważone przez siły pchające go w górę (reakcje podpór).
3. Suma momentów obrotowych musi być równa zero (ΣM = 0): Wszystkie siły próbujące obrócić element w jedną stronę (np. zgodnie z ruchem wskazówek zegara) muszą być zrównoważone przez siły próbujące obrócić go w drugą stronę.

Dzięki tym trzem równaniom możemy obliczyć trzy niewiadome – w przypadku układu z łożyskiem stałym i ruchomym są to dwie składowe reakcji w łożysku stałym (pionowa i pozioma) oraz jedna składowa reakcji w łożysku ruchomym (tylko pionowa). Taki układ nazywamy statycznie wyznaczalnym, ponieważ można go jednoznacznie obliczyć.

Praktyczny przykład uproszczony

Wyobraźmy sobie belkę podwozia o długości 2 metrów, podpartą na lewym końcu łożyskiem stałym (A) i na prawym końcu łożyskiem ruchomym (B). Dokładnie na środku belki działa siła pionowa w dół o wartości 1000 N (odpowiada to ciężarowi około 100 kg). Na belkę nie działają żadne siły poziome.

• Równowaga sił poziomych: Ponieważ nie ma żadnych sił poziomych, reakcja pozioma w łożysku stałym A wynosi zero.
• Równowaga sił pionowych: Siła 1000 N działa w dół. Musi być zrównoważona przez reakcje pionowe w podporach A i B. Intuicyjnie czujemy, że skoro siła jest na środku, obciążenie rozłoży się po równo. Zatem reakcja w A wyniesie 500 N w górę, a w B również 500 N w górę.
• Równowaga momentów: Aby to potwierdzić, obliczmy momenty względem punktu A. Siła 1000 N próbuje obrócić belkę zgodnie z ruchem wskazówek zegara (moment = 1000 N * 1 m). Reakcja w podporze B próbuje obrócić belkę przeciwnie do ruchu wskazówek zegara (moment = Reakcja_B * 2 m). Aby była równowaga, te momenty muszą być równe. Z prostego równania wynika, że Reakcja_B = 500 N.

Ten prosty przykład pokazuje, jak inżynierowie mogą precyzyjnie określić siły, jakie muszą przenieść poszczególne komponenty, co pozwala na ich odpowiednie zwymiarowanie i dobór materiałów.

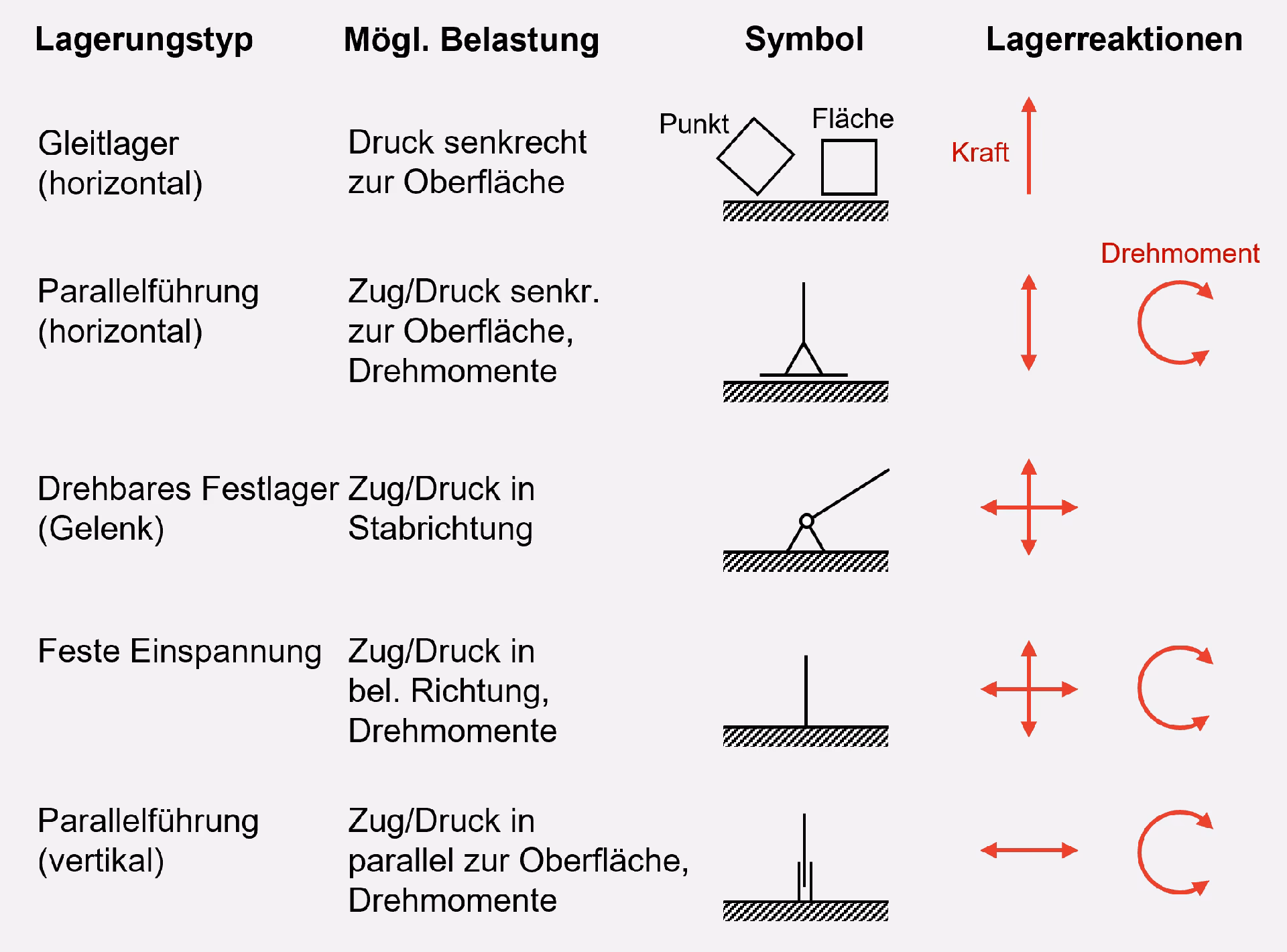

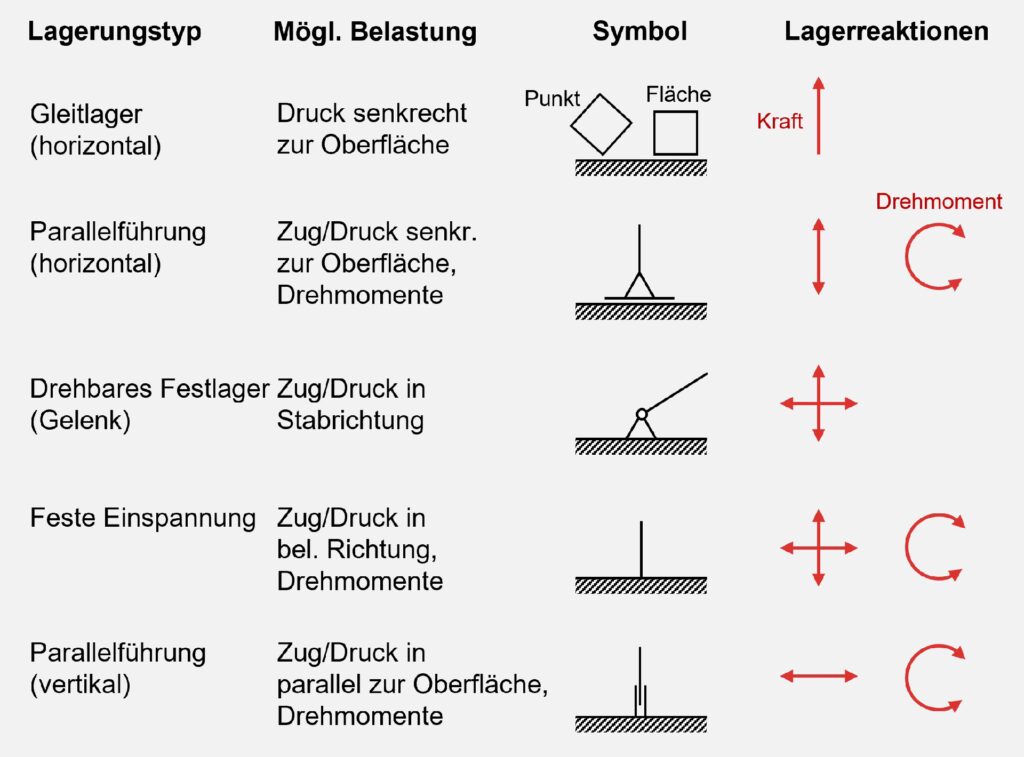

Tabela porównawcza typów podparcia

Poniższa tabela przedstawia podstawowe typy podparć stosowanych w mechanice, wraz z ich charakterystyką i przykładami w motoryzacji.

Najczęściej zadawane pytania (FAQ)

Dlaczego w samochodach stosuje się zarówno łożyska stałe, jak i ruchome?

Stosowanie kombinacji obu typów łożysk jest kluczowe dla trwałości i prawidłowego działania konstrukcji. Łożysko stałe zapewnia precyzyjną lokalizację i stabilność, podczas gdy łożysko ruchome pozwala na kompensację zmian wymiarów (np. w wyniku rozszerzalności cieplnej) oraz niewielkich odkształceń ramy podczas jazdy. Zapobiega to powstawaniu niszczących naprężeń wewnętrznych.

Co by się stało, gdyby wał napędowy był podparty tylko łożyskami stałymi?

Gdyby wał napędowy, który znacznie się nagrzewa podczas pracy, był zamocowany na obu końcach na sztywno, nie miałby możliwości wydłużenia się. Wzrost temperatury spowodowałby powstanie ogromnych sił ściskających, które mogłyby doprowadzić do szybkiego zniszczenia łożysk, a w skrajnych przypadkach nawet do wygięcia lub pęknięcia samego wału.

Czy zużyta tuleja wahacza może zmienić charakterystykę podparcia?

Zdecydowanie tak. Tuleja metalowo-gumowa, która pełni rolę łożyska stałego, po zużyciu nabiera nadmiernego luzu. Oznacza to, że przestaje skutecznie blokować ruchy w poziomie i pionie. W efekcie łożysko stałe zaczyna zachowywać się jak zużyte łożysko ruchome, co prowadzi do utraty precyzji prowadzenia koła, niestabilności podczas jazdy, hałasów i przyspieszonego zużycia opon. Dlatego tak ważna jest regularna kontrola stanu zawieszenia.

Podsumowanie

Choć pojęcia takie jak łożysko stałe, ruchome czy statyczna wyznaczalność brzmią bardzo teoretycznie, mają one bezpośrednie przełożenie na bezpieczeństwo, komfort i trwałość naszych samochodów. To właśnie dzięki świadomemu zastosowaniu tych podstawowych zasad mechaniki, pojazdy są w stanie wytrzymać lata eksploatacji w zmiennych warunkach, przenosząc ogromne obciążenia i zapewniając nam stabilne prowadzenie. Następnym razem, patrząc na skomplikowaną konstrukcję zawieszenia, pamiętaj o tej niewidzialnej, ale niezwykle ważnej grze sił i swobód ruchu, która odbywa się w każdym jego połączeniu.
